商品の詳細:
|
| 評価される蒸発: | 0.15 -0.3T/h | 評価される働き圧力: | 7bar |
|---|---|---|---|
| Staturatedの蒸気の温度: | 170℃ | 構造: | 火管 |
| 様式: | 縦 | 燃料: | LPG/Naturalのガス/パイプラインのガス |
| ハイライト: | 0.3T/H火管の蒸気ボイラ,7つの棒火管の蒸気ボイラ,0.3T/H蒸気発生器のボイラー |
||
セントラル・ヒーティングのガス燃焼の蒸気ボイラ、高性能のガスの蒸気ボイラ

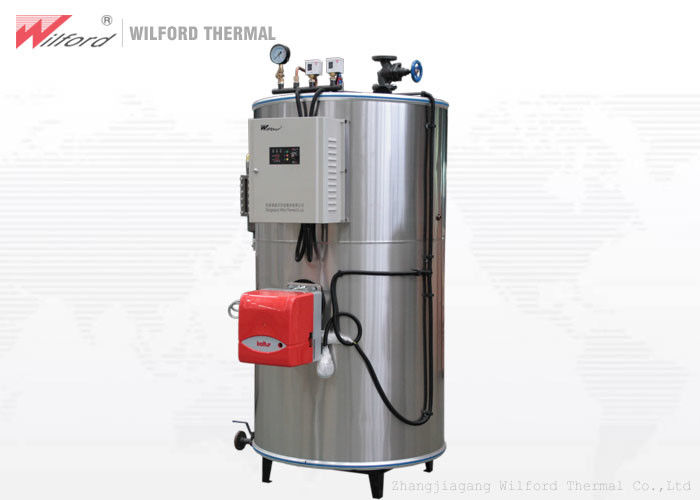

ガス燃焼の蒸気ボイラの紹介
1 . 上のプロダクトは縦の炉を管、4つのリターン構造使用しない。
2。効果的にボイラー水への煙の熱伝達を高めるこの設計熱効率をおよび省エネでよい改善する。
3 . 管の設計は量られ、破壊されるからボイラーを救うことができなかった。
4 . 圧力を避け、耐用年数を拡張する壁およびひれへの均等に熱移動。
5 . 同じようなプロダクトと比較されて、LWSシリーズに大きい燃焼部屋および低い出口の温度がある。
6 . 糸の煙管は主に伝達性の熱する表面である。そして上部の部屋は最高の省エネのために助けることができる熱交換を取付けることができる。
ガス燃焼の蒸気ボイラ変数
| モデル | LWS0.05-0.7-Y.Q | LWS0.1-0.7-Y.Q | LWS0.15-0.7-Y.Q | LWS0.2-0.7-Y.Q | LWS0.3-0.7-Y.Q | ||
| プロジェクト | 単位 | ||||||
| 評価される蒸発 | t/h | 0.05 | 0.1 | 0.15 | 0.2 | 0.3 | |
| 評価される働く圧力 | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Staturatedの蒸気の温度 | ℃ | 170 | 170 | 170 | 170 | 170 | |
| 燃料消費料量 | 軽いディーゼル油 | kg/h | 3.5 | 7 | 10.5 | 14 | 21 |
| 天燃ガス | Nmの³ /h | 4 | 8 | 12 | 16 | 24 | |
| LPG | Nmの³ /h | 1.5 | 3 | 4.5 | 6 | 9 | |
| 都市ガス | Nmの³ /h | 8.5 | 17 | 25.5 | 34 | 51 | |
| 次元 | |||||||
| 主要な蒸気弁の直径 | DN | 15 | 25 | 25 | 32 | 32 | |
| bの安全弁の直径 | DN | 20 | 25 | 25 | 25 | 25 | |
| cの入口のdiamater | DN | 15 | 20 | 20 | 20 | 20 | |
| dの吹出し弁の直径 | DN | 20 | 20 | 25 | 25 | 25 | |

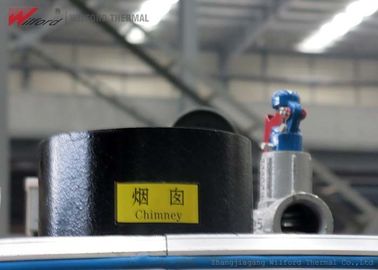

| eの煙突の直径 | DN | 100 | 120 | 150 | 150 | 200 | |
| 全面的なサイズ | L | mm | 870 | 1020 | 1150 | 1260 | 1270 |
| W | mm | 930 | 1080 | 1260 | 1400 | 1570 | |
| W1 | mm | 640 | 760 | 890 | 970 | 1040 | |
| H | mm | 1660 | 1750 | 1840 | 2160 | 2400 | |
| H1 | mm | 1460 | 1480 | 1520 | 1840 | 2090年 | |
| φの直径 | mm | 630 | 750 | 880 | 960 | 1000 | |
| 重量 | kg | 330 | 470 | 610 | 780 | 850 | |
ガス燃焼の蒸気ボイラの利点
プロダクト映像
プロジェクトの場合の図表
